- Vous trouverez dans cette page le déroulement d'une fabrication.
- Il s'agit de la fabrication d'une applique mural métallique en forme de lune. Cette pièce est réalisée en 2 éléments : une lune et une équerre de fixation pour le mur.
- Cette lune sera réalisée avec une poinçonneuse grignoteuse à commande numérique de type ARIES 222.




Accueil

Définitions

Dessin Industriel

Galerie Photos

Machines
d'Atelier

Métier d'avenir ?

Comment devenir
Chaudronnier ?

Vidéos Procédés
de soudage

Equipement
du soudeur

Salaire
du Chaudronnier

Déroulement
d'une fabrication

Liens Utiles

Forum

Contact

Remerciements

Livre d'or

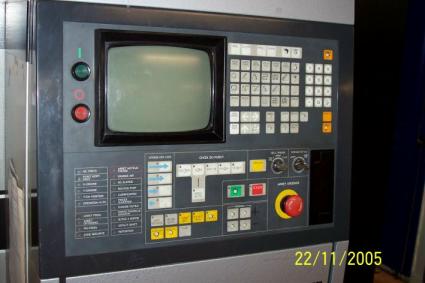

ARIES 222 Panneau de commande servant à entrer le programme dans la machine

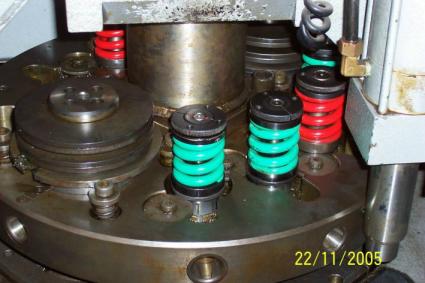

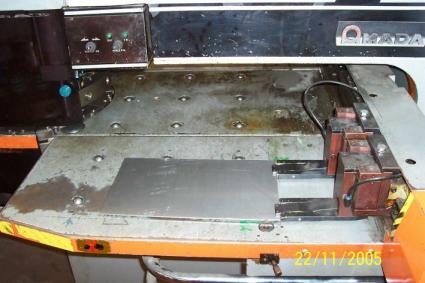

Partie ou se trouvent les différents outils de poiçonnage. Débit de tôle ou flan capable (péalablement coupé à la cisaille guillotine) mis en postion dans les pinces de serrage.

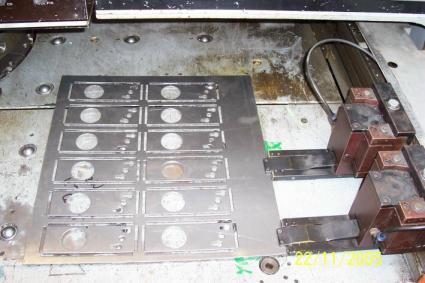

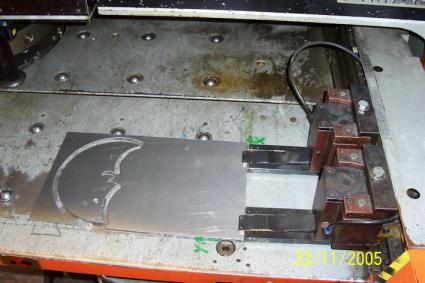

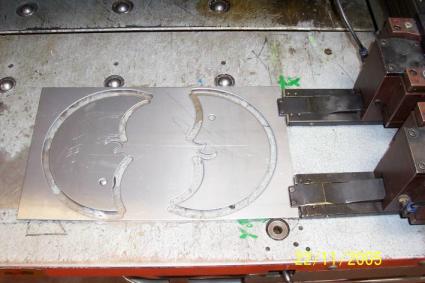

Usinage de la lune en cours de réalisation. 1er usinage réalisé.

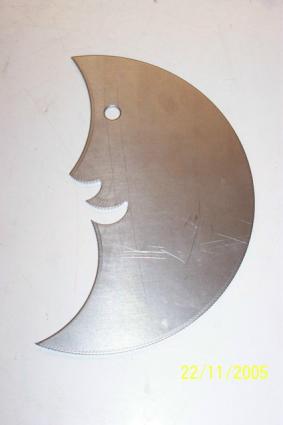

2ème usinage réalisé par retournement de la pièce Lune découpée

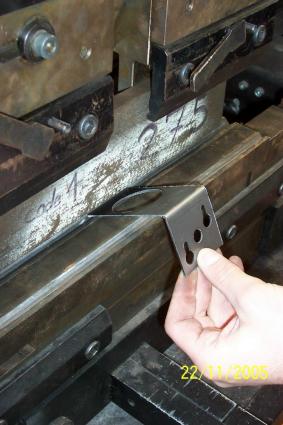

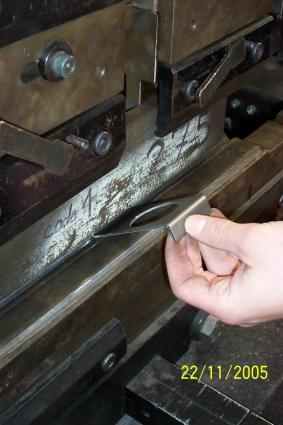

Découpage de l'équerre de fixation. 1er pli de l'équerre sur Presse plieuse à commande numérique réalisé.
2ème plis de l'équerre réalisé. Pièce pliée.

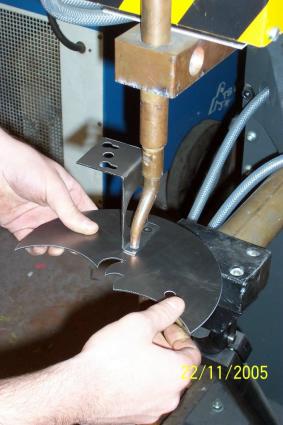

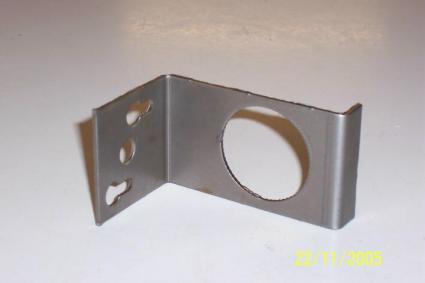

Equerre avant et après pliage. Soudure de l'équerre et de lune avec une soudeuse par point. 1er point de soudure réalisé.

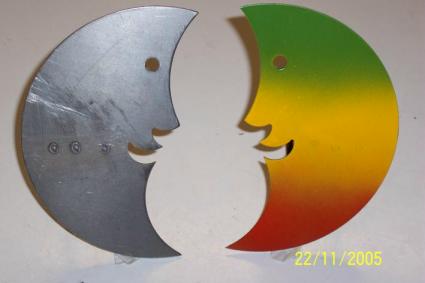

2ème point de soudure réalisé. Applique mural finis avant et après peinture.
